又 名：
环氧云铁漆，环氧云铁底漆，环氧云母氧化铁防护涂料，环氧云铁防锈漆，环氧中间漆，环氧中涂，环氧云铁中涂。
| UN号： | 1263 |
| 型号： | H06-3 | |
| 颜色： | 灰色、红褐色 | |
| 品牌： | 本洲涂料 | |
| 外观： | 表面平整光滑 | |
| 混合比率： | 主剂：固化剂=25:3 | |
| 危险货物编号： | 33646 | |
| 有机溶剂挥发量： | 64标米³ |
环氧云铁中间漆（Epoxy micaceous iron oxide intermediate）由环氧树脂、云母氧化铁、防锈颜料、有机溶剂等组成的特种涂料。
特 性：
1.防腐性能好，可手工除锈
2.良好的力学性能，漆膜坚韧，耐冲击
3.良好的抗渗透性
4.耐水性、耐酸性、耐碱性和耐溶剂性
5.漆膜附着力好
技术参数（部分）：
| 在容器中状态： | 搅拌混合后无硬块 | 呈均匀状态 | ||
| 附着力： | 一级 | （标准指标：GB/T1720-1979（89）） | ||
| 耐盐水性： | 不开裂 | 不起泡 | 不脱落 | （标准指标：GB/T9274-88） |
| 不开裂 | 不起泡 | 不脱落 | （标准指标：GB/T9274-88） | |
| 不开裂 | 不起泡 | 不脱落 | （标准指标：GB/T9274-88） | |
| 耐弯曲性： | 1mm | （标准指标：GB/T1731-1993） | ||
| 干燥时间： | 表干≤1h | 实干≤24h | （标准指标：GB/T1728-79） | |
| 表面处理： | 前道配套： | 后道配套： |
| 电工工具除锈达到St3级。 | 环氧富锌漆；无机富锌漆；无机硅酸锌漆；环氧封闭漆 | 环氧面漆氯化橡胶面漆；环氧沥青漆；丙烯酸聚氨酯面漆；聚氨酯漆；氯磺化面漆；氟碳面漆；醇酸面漆。 |
| 钢材表面喷砂处理至Sa2.5级，表面粗糙度30um-75um。 |
施工参数：
| 推荐膜厚： | 60-80um |  | ||
| 涂覆面积： | 4-6m2/kg | |||
| 建议涂装道数： | 2~3道 | |||
| 储存温度： | -10~40℃ | |||
| 施工温度： | 5～40℃ | |||
| 试用期： | 6h | |||
| 施工方式： | 刷涂 | 空气喷涂 | 滚涂均可 | |
| 涂装间隔 ： | 底材温度℃ | 5-10 | 15-20 | 25-30 |
| 较短间隔h | 48 | 24 | 12 | |
| 较长间隔不超过7天。 | ||||
| 底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，不宜施工。 | ||||
| 甲组份开桶后，必须搅拌均匀，然後在搅拌下按配比要求将乙组倒入甲组份中，充分混合均匀，静置，熟化30min后，加适量稀释剂，调至施工粘度。 | ||||
| 运输贮存： | 安全防护： |
| 产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。 | 施工现场严禁烟火。 |
| 产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。 | 施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。 |
用 途：

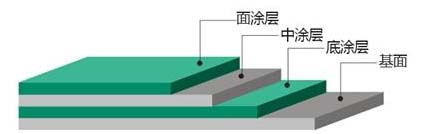

适用于储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的涂装。可作为环氧富锌漆，无机富锌漆的中间漆和封闭漆，也可直接喷涂在经表面处理钢材上作为防锈底漆。
注意事项：
●在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。
●本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
●涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
●如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
